Après avoir posé la toiture et
les menuiseries extérieures, nous allons maintenant procéder à la mise en place des tuyaux
d’évacuation des eaux usées.
Partant du collecteur principal des eaux usées qui se trouve dans le hall d’entrée (regard fermé par un tampon en fonte), nous devons poser les tuyaux nécessaires au raccordement des éléments sanitaires suivants :
- Douche ;
2. Type et diamètre des tuyaux
Dans notre cas, nous allons utiliser des tuyaux en PVC, spécialement conçus pour l’évacuation des eaux usées (EU).
NB : Ne pas utiliser de tuyaux pour eaux pluviales (EP),
qui sont moins épais et du coup plus fragiles.
Concernant le diamètre des tuyaux, nous avons tout simplement suivi les prescriptions détaillées dans le DTU 60.11 :
La salle d’eau se trouvant à environ 6 mètres de la canalisation principale, une canalisation intermédiaire en diamètre 80 mm sera posée pour relier la douche et le lavabo à la canalisation principale.
3. Réalisation des tranchées
La maison étant sur terre-plein (pas de vide sanitaire), la réalisation de tranchées s’est avérée nécessaire pour le passage des canalisations. Après avoir tracé l’emplacement des canalisations, le carrelage et la chape en béton ont été cassés à l’aide d’un petit marteau-burineur, avant de creuser la tranchée à la pelle.
La profondeur de la tranchée a été réglée de façon à pouvoir respecter une pente minimum de 1% (1cm/m) sur toute la longueur. Nous en avons aussi profité pour délimiter et creuser l’emplacement de la future douche à l’italienne (dans l’angle du fond).
Par ailleurs, nous profitons de cette tranchée pour planter notre piquet de terre et y faire véhiculer la câblette en cuivre nu de 25 mm² jusqu’au coffret électrique.

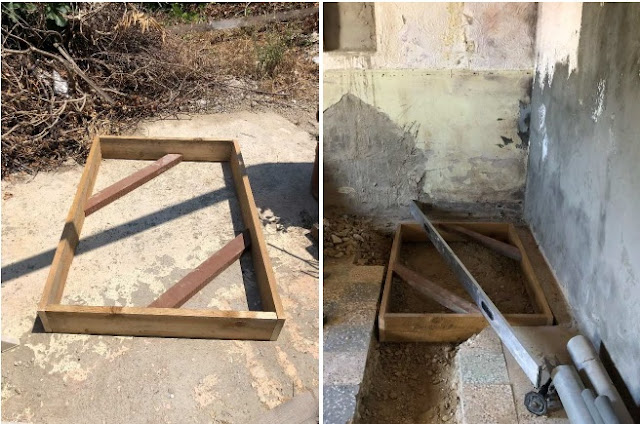

En prévision de la future douche à l’italienne qui sera posée ultérieurement, un encoffrement de son emplacement est réalisé à l’aide d’un cadre en bois (réservation). Celui-ci est calé de niveau, puis scellé au ciment en périphérie.
Dans un premier temps, les canalisations sont présentées sans être collées, afin de régler la position des différents raccords.
Un lit de sable est constitué en
fond de tranchée à l’aide de sable à maçonner. Le collage des raccords est
effectué à l’avancement et la pente est réglée en jouant sur l’épaisseur de
sable. Une fois l’ensemble des raccords collés, des massifs en béton sont
réalisés pour bloquer l’ensemble.
Après avoir effectué une mise en eau des canalisations à l’aide
d’un tuyau d’arrosage pour s’assurer qu’il n’y ait pas de fuite, la tranchée a
pu être rebouchée au béton.
