Cette 3ème étape consiste à réaliser l'ossature en
bois qui va servir de base à notre petit chalet.
1.
Rappel du contexte :
- Ce petit chalet sera construit
sur une dalle en béton de 2,50 x 2,50 m, accolée à un mur en agglos de 15cm
d'épaisseur et d'une hauteur de 2,24 m;
- La façade principale de ce
local sera équipée d'une baie vitrée coulissante de 2,40 m de largeur et 2,16 m
de hauteur + coffre rideaux roulant de 0,20 m de hauteur (Equipement acheté d'occasion
en avance de phase sur "Le-Bon-Coin").
NOTA : Afin de réduire le coût
de réalisation de cet ouvrage, les dimensions de celui-ci ont été adaptées
aux longueurs et sections de bois les plus courantes.
|
2.
Montage de l'ossature primaire :
Cette ossature reposera essentiellement
sur 4 poteaux et le mur en agglos existant.
a) Je prépare mes quatre poteaux
Or, les pieds pour les poteaux de section 14x14 cm n'étant pas facile à trouver dans le commerce et de surcroît assez onéreux, j'ai décidé d'adopter une autre solution qui a surtout l'avantage d'être moins onéreuse.
Achat de quatre platines à visser pour jambe de force de 10x10 cm.
Perçage d'un trou oblong au centre de chaque dessous de poutre.
b) Je fixe les supports des traverses principales
Ces traverses serviront de lien
entre les poteaux et le mur en agglos.
Ces supports ont été fixés à
l'aide de chevilles nylon de 10 et tirefonds de 6x60.
NOTA : Initialement prévus
entre les deux traits verticaux (traits rouges sur la photo), ces demi-sabots
seront positionnés à l'extérieur de ces traits, afin de ne pas gêner
l'insertion de la baie vitrée déjà reçue.
|
c) Je monte la structure principale
Je positionne les 2 premiers
poteaux dans l'alignement de la dalle en béton et à 2,40m du mur.
Je relie ces deux poteaux au mur
en maçonnerie par deux bastaing en sapin raboté de 45x145 que j'ai au préalable
découpé à une longueur de 2,40 m.
Je vérifie au passage que rien ne
vient gêner la mise en place de la baie vitrée.

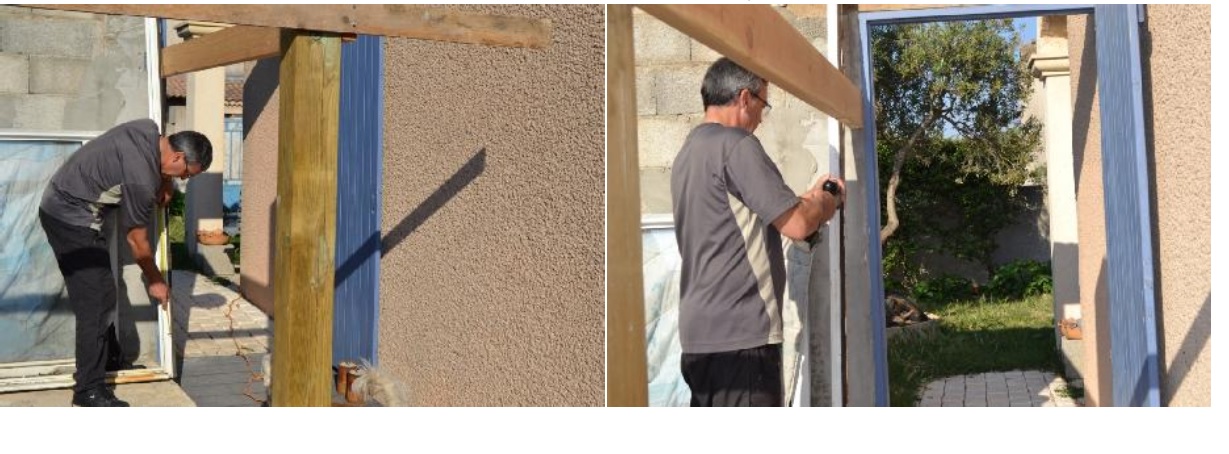

Je fixe ensuite chaque élément
entre eux, à l'aide de platines d'assemblages et vis VBA 4-45.
Puis, je fixe les poteaux au sol
à l'aide d'une équerre et tire-fonds, en m'assurant encore une fois du niveau
des poteaux.
3.
Mise en place de la baie vitrée :
Ne pouvant refixer la baie vitrée
par ses supports d'origine (local trop étroit), je perce alors le montant de la
baie vitrée avec un foret de diamètre 6 mm, à hauteur d'un trou tous les 50 cm.
Je positionne la baie vitrée que
je mets de niveau et que je fixe en patère, à l'aide de vis VBA 5-70, derrière
les premiers poteaux.
Le châssis de la baie vitrée
étant fixé, j'emboite dans ce dernier le coffre du rideau roulant.
Je vérifie que le bout du rideau
roulant est bien positionné dans son logement (doit sortir légèrement du coffre
en partie basse)
Je branche provisoirement
l'alimentation du rideau et règle les fins de courses à l'aide d'une clefs à
len, en tournant légèrement les deux molettes se trouvant sur le support moteur
(voir photo de droite)
Fixation des deux poteaux
intermédiaires à 1,32m du mur en maçonnerie.
Je réalise une découpe à chaque
extrémité de la dernière poutre de 140x140x2400, que je viens ensuite fixer au
dessus des deux premières poutres qui soutiennent la baie vitrée.
L'ossature de
mon chalet en bois est alors terminée.
Je vous donne
donc rendez-vous dans deux ou trois semaines (suivant évolution du chantier),
pour la réalisation de la charpente et l'habillage extérieur du chalet.
